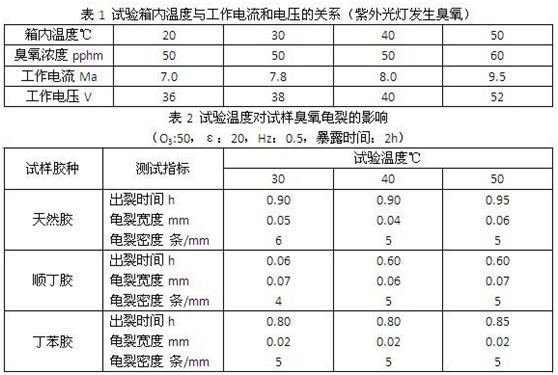

臭氧老化試驗箱試驗溫度的選擇通常是根據硫化橡膠使用環境的最高氣溫和試驗設備的控溫條件等因素來確定的，另一方面還要考慮到臭氧容易受熱的作用而分解，所以臭氧老化試驗的溫度不能過低，也不宜過高，GB/T13642-1992標準規定優先選用的試驗溫度為40±2℃。根據我國各地的氣候情況，最高氣溫通常達到37～44℃。在南方的夏天，氣溫經常在30℃以上，要做30℃以下的試驗是不可能的。但試驗溫度也不應超過60℃，否則，熱氧老化將逐漸起主導作用，而且會加速臭氧的分解，影響試驗結果。表1示出臭氧老化試驗箱內溫度與發生臭氧的紫外光燈所需的電流和電壓的關系，可見，當溫度達到50℃時，臭氧開始分解，所需的工作電流和電壓都要相應提高較多，才能保持所需的臭氧濃度。表2為試驗溫度對硫化橡膠試樣臭氧龜裂影響到的試驗結果。可看出溫度對臭氧龜裂程度影響不明顯，但對龜裂出現時間則有些小差別，如溫度50℃時試樣出裂時間則延遲了一些，說明不同溫度試驗的結果是不能作比較的。因此，采用40±2℃為試驗溫度是比較適宜的。但GB/T13642-1992標準還推薦了可選用的其它試驗溫度，如30±2℃或23±2℃，可供低溫度地區采用。
|
